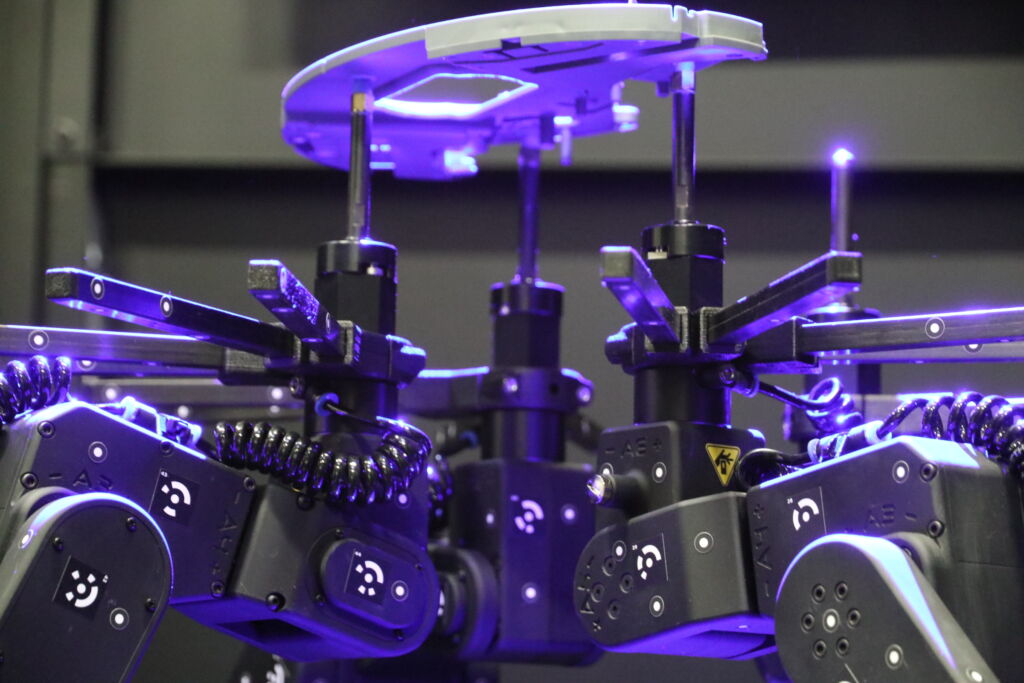

Bild 1 | Die PRAFS 2410 und 2414 sind für Bauteilgrößen bis zu 1.000 bzw. 1.400mm konzipiert. Die Modelle arbeiten mit vier Robotern als Bauteilauflage und sind mobile, automatisierte Vorrichtungen, die mit Hilfe eines Hebewerkzeuges schnell auf dem Drehteller der ScanBox platziert und befestigt werden. – Bild: Protos-3D Metrology GmbH
Die Haushaltsgeräte-Industrie produziert jährlich über 800 neue Modelle von Trocknern, Waschmaschinen, Kühlschränken, Herden und Backöfen. Die meist aus Kunststoff- und Blechteilen bestehenden Verkleidungen und Interieurteile der Weißen Ware müssen sowohl ästhetischen Ansprüchen genügen als auch zeit- und kosteneffizient produziert werden. Somit sind auch QS-Prozesse zu optimieren, zu verschlanken und zu beschleunigen. In der 3D-Messtechnik wird dies u.a. durch automatisierte Haltevorrichtungen erreicht, die in optischen Messanlagen (z.B. ScanBoxen) herkömmliche, bauteilspezifische Messvorrichtungen ersetzen. Eine Waschmaschine besteht allerdings aus ca. 2.000 Einzelteilen, von denen nahezu alle auf ihre Passgenauigkeit für den Zusammenbau überprüft werden müssen. Noch vor wenigen Jahren wurde für nahezu jedes zu messende Teil eine individuelle physische Vorrichtung erstellt. Bei Bauteiländerungen konnten diese nur zeit- und kostenintensiv modifiziert werden. Mit jährlich 800 neuen Haushaltsgeräten entsteht eine unüberschaubare Flut an Vorrichtungen, deren Produktion enorme Mengen an Energie und Material beansprucht – ein ressourcenintensiver Prozess, der ökologisch kaum nachhaltig ist.
Virtual Clamping & automatisierte Aufnahmetechnik
Inzwischen hat die Digitalisierung die Messtechnik erreicht und ermöglicht im Zusammenspiel aus automatisierten Vorrichtungssystemen, Virtual Clamping Technology und einer Zeiss ScanBox einen deutlich effizienteren und kostengünstigeren Scan-Prozess. Mit den Poly-Robot-Automated-Fixture-System (PRAFS) von Protos-3D laufen Messprozesse deutlich effektiver ab. PRAFS ist ein universelles Vorrichtungssystem, das für eine unbegrenzte Anzahl unterschiedlicher Bauteile in der Zeiss ScanBox eingesetzt wird. Individuelle, physische Vorrichtungen gehören damit der Vergangenheit an.
